變頻電纜的表示方法
3.3 產品表示方法

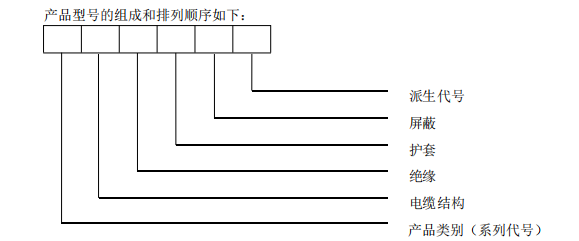

3.3.1 產品型號組成
產品型號的組成和排列順序如下：
3.3.2 示例

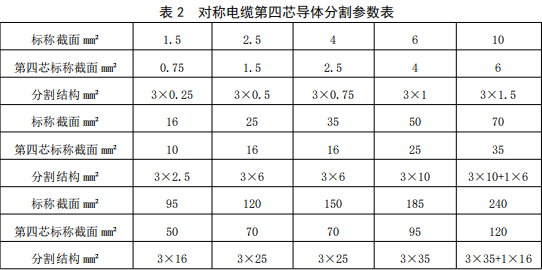

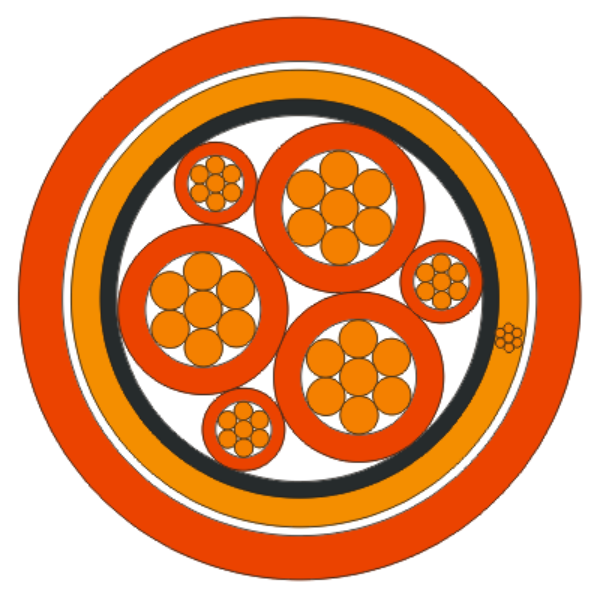

a） 對稱導體聚氯乙烯絕緣聚氯乙烯護套銅絲屏蔽，3 芯主線芯標稱截面為 185mm2，中性線
芯截面為 95 mm2（均分為三份）的變頻電力軟電纜表示為：BPDVVPR 3×185+3×35 Q/TS 19-2022。
b）同心導體交聯(lián)聚乙烯絕緣聚氯乙烯護套銅絲屏蔽銅帶繞包，3 芯主線芯標稱截面為 185mm2，
中性線芯標稱截面為 95 mm2的變頻電力電纜表示為：
BPTYJVPP2 3×185+1×95 Q/TS 19-2022。
c）軟導體交聯(lián)聚乙烯絕緣低煙無鹵阻燃護套銅絲編織，3 芯主線芯標稱截面為 185mm2，中性
線芯標稱截面為 95 mm2的變頻電力電纜表示為：
WDZ-BPYJYPR 3×185+1×95 Q/TS 19-2022。
4 規(guī)格、型號
電纜的型號如表 1。
表 1
代號
電纜的系列代號……………………………………BP
低煙無鹵……………………………………………WD
耐火………………………………………………… N
阻燃 A 級……………………………………………ZA
阻燃 B 級……………………………………………ZB
阻燃 C 級……………………………………………ZC
阻燃 D 級……………………………………………ZD
銅導體…………………………………………… 省略
交聯(lián)聚乙烯絕緣……………………………………YJ
聚氯乙烯絕緣……………………………………… V
聚氯乙烯護套……………………………………… V
屏蔽結構
銅絲編織……………………………………………P
銅線束繞……………………………………………P1
銅帶繞包……………………………………………P2

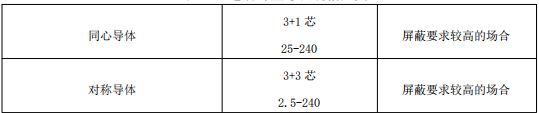

電纜結構
同芯導體結構………………………………………T
對稱導體結構………………………………………D
軟結構導體…………………………………………R
